Описание
Технические характеристики

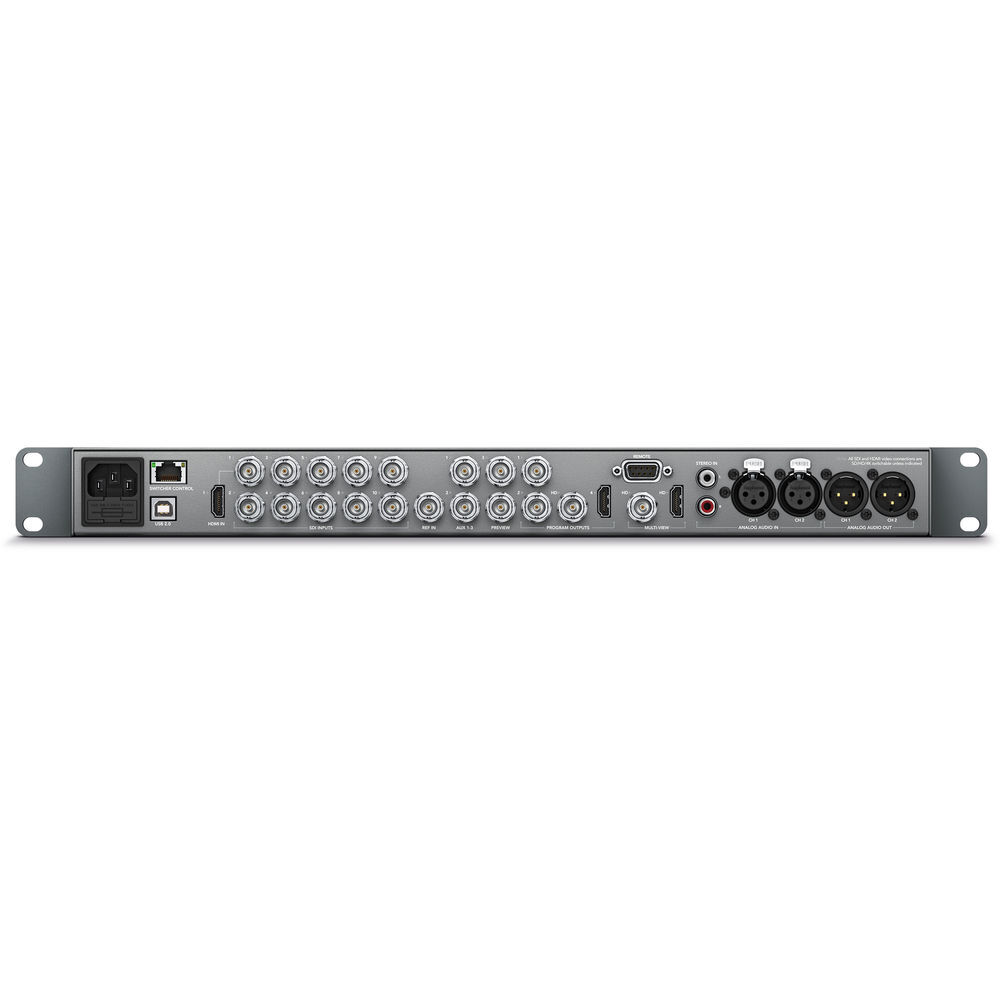

| Разъемы | |
| Общее количество входов | 10 |
| Общее количество выходов | 8 |
| Видеовход SDI | 10 x 10-битных, с возможностью переключения между SD, HD и Ultra HD 4K. Двухканальный встроенный звук |
| Видеовход HDMI |
Один 10-битный разъем HDMI типа A с возможностью переключения между SD, HD и Ultra HD 4K. Двухканальный встроенный звук |
| Вывод аналогового звука | 2 x XLR |
| Вывод звука через SDI | Двухканальный звук, выводимый на все выходы |
| Аудиовход | 2 x XLR, 2 x RCA |
| Синхровход | Tri-Sync или Blackburst |
| Внутренние кадровые синхронизаторы | 10, на всех входах |
| Программный выход SDI | 2 x 10-битных, с возможностью переключения между SD, HD и Ultra HD 4K |
| Программный выход HDMI | Один 10-битный разъем HDMI типа A с возможностью переключения между SD, HD и Ultra HD 4K |
| Программный выход SDI с возможностью понижающей конверсии | Один 10-битный разъем (преобразование из Ultra HD 4K в HD) |
| Выход SDI для предварительного просмотра | Один 10-битный, с возможностью переключения между SD, HD и Ultra HD 4K |
| Дополнительный выход SDI | 3 x 10-битных, с возможностью переключения между SD, HD и Ultra HD 4K |
| Вывод изображения в режиме многооконного мониторинга | 2 |
| Подключение к компьютеру | Один порт USB 2.0 |
| Выход Tally | При помощи подключения через порт Ethernet к Blackmagic Design GPI and Tally Interface (не входит в комплект поставки) |
| Стандарты | |
| Форматы SD | 525 59.94i NTSC, 625 50i PAL,525 59.94i 16:9, 625 50i 16:9 |
| Форматы HD | 720 50p, 720 59.94p 1080 50i,1080 59.94i, 1080 23.98p, 1080 24p,1080 25p, 1080 29.97p, 1080 50p,1080 59.94p |
| Форматы Ultra HD 4K | 3840 x 2160p23.98, 3840 x 2160p24,3840 x 2160p25, 3840 x 2160p29.97 |
| Интерфейс SDI | В соответствии со стандартами SMPTE 259M, SMPTE 292M, SMPTE 424M. |
| Цветовая субдискретизация | 4:2:2 |
| Цветовое разрешение | 10 бит |
| Цветовое пространство | REC 601, REC 709, REC 2020. |
| Поддерживаемые разрешения входа HDMI для подключения компьютера | 720 x 480i 59,94 Гц, 720 x 576i 50 Гц,1280 x 720 59,94 Гц / 50 Гц,1920 x 1080 50 Гц,1920 x 1080 59,94 Гц,3840 x 2160 23,98 Гц,3840 x 2160 24 Гц, 3840 x 2160 25 Гц,3840 x 2160 29,97 Гц |
| Программное обеспечение | |
| Программная панель управления | В комплект поставки входит программная панель управления ATEM с поддержкой операционных систем Mac OS X 10.7.2 и 10.8 Mountain Lion, Windows 7 (64-разрядная версия) и Windows 8 (64-разрядная версия) |
| Обновление программного обеспечения | Через порт USB 2.0 с прямым подключением к компьютеру на платформе Mac OS X или Windows. В комплект программного обеспечения входит ATEM Switcher Utility. |
| Настройка | С помощью программной панели управления ATEM, за исключением IP-адреса, который устанавливается с помощью ATEM Switcher Utility при подключении к видеомикшеру через порт USB |
| Обработка сигналов | |
| Звуковой блок | 12 входов на 2 канала. Режимы «Вкл.»/«Выкл.»/«Привязка звука к видео». Индикация уровня звука и максимального значения. Регулировка усиления всего сигнала. Возможность использования аналоговых выходов для отдельного мониторинга |
| Преобразование цветового пространства | Аппаратное в режиме реального времени |
| Задержка обработки | Менее 2 строк |
| Понижающая конверсия из 4K в HD | Есть, один программный выход |
| Операционные системы | Mac OS X 10.9 Mavericks, Mac OS X 10.10 Yosemite или более поздняя версия. Windows 7 (64-разрядная версия) или Windows 8 (64-разрядная версия) |
| Прочие характеристики | |
| Общее количество слоев | 8 |
| Модули первичного кеинга | 4 |
| Модули вторичного кеинга | 2 |
| Модули линейного/яркостного кеинга | 7 |
| Модули цветового кеинга | 4 |
| Генераторы шаблонов | 7 |
| Генераторы цвета | 2 |
| Модуль кеинга для создания переходов (анимированные переходы и цифровые видеоэффекты) | 1 + 1 |
| Цифровые видеоэффекты с 3D-границами и тенями | 1 |
| Совместимость с панелями управления | Рекомендуется использовать ATEM 1 M/E Broadcast Panel. Совместимость с ATEM 2 M/E Broadcast Panel. В комплект поставки входит ATEM Software Control Panel. |
| Дисплей | |
| Характеристики | Минимальное разрешение монитора 1366 x 768 |

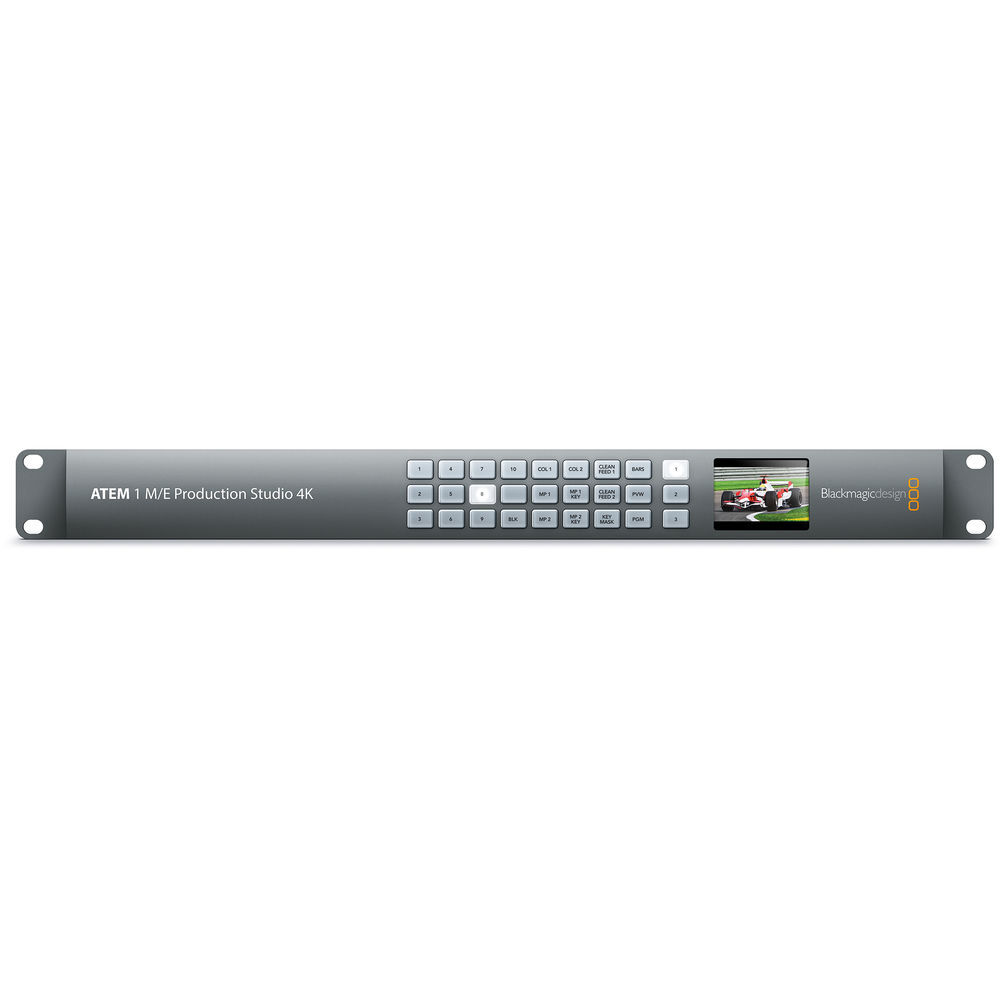

| Передняя панель | Встроенный ЖК-дисплей для просмотра видео и 27 кнопок со светодиодной подсветкой для переключения сигналов, выводимых на дополнительные выходы |
| Медиаплеер | |
| Каналы | Вырезающий и заполняющий сигнал для каждого медиаплеера |
| Емкость библиотеки мультимедиа при загрузке изображений | 32 изображения с поддержкой вырезающего и заполняющего сигнала |
| Емкость библиотеки мультимедиа при загрузке клипов | 2 клипа с поддержкой вырезающего и заполняющего сигнала |
| Максимальная длина клипа в формате Ultra HD 4K | 180 кадров |
| Максимальная длина клипа в формате 1080 | 720 кадров |
| Максимальная длина клипа в формате 720p | 1600 кадров |
| Максимальная длина клипа в формате NTSC/PAL | 3600 кадров |
| Форматы изображения для библиотеки мультимедиа | PNG, TGA, BMP, GIF, JPEG и TIFF |
| Медиаплееры | 2 |
| Формат видео для библиотеки мультимедиа | Последовательность файлов TGA |
| Форматы аудио для библиотеки мультимедиа | WAV, MP3 и AIFF |
| Многооконный мониторинг | |
| Количество окон | 1 x 10 |
| Назначаемые окна | 8 |
| Индикация | Красный цвет для программного сигнала, зеленый для предварительно просматриваемого сигнала |
| Присвоение имен источникам | Да |
| Физическая установка | 1 место в стойке |
| Питание | Один встроенный универсальный блок питания переменного тока, напряжение 110–240 В |
| Условия эксплуатации | |
| Рабочая температура | От 0° до 40° C |
| Температура хранения | От -20° до 60° C |
| Относительная влажность | От 0% до 90% (без конденсации) |
