Описание
Технические характеристики

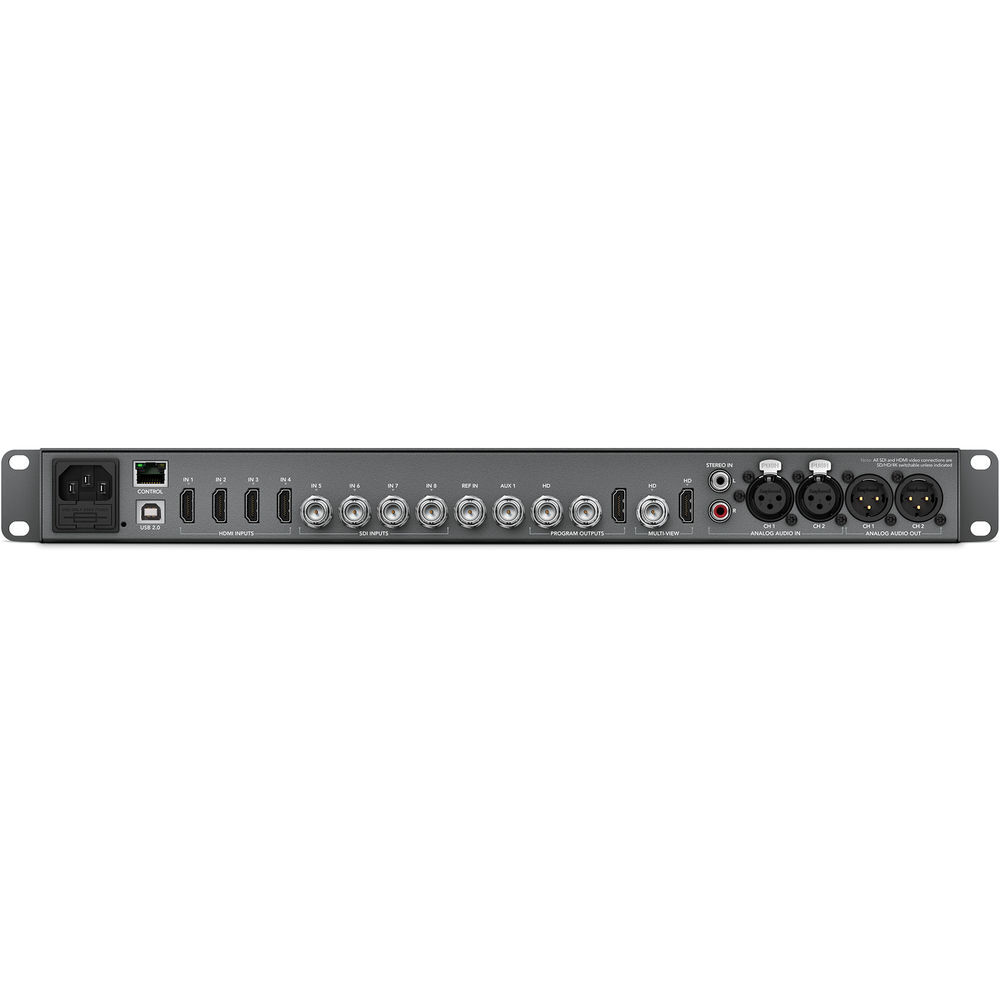

| Разъемы | |
| Общее количество видеовходов | 8 |
| Общее количество видеовыходов | 6 |
| Общее количество дополнительных выходов | 1 |
| Скорость передачи через SDI | 270 Мбит/с; 1,5; 3 и 6 Гбит/с |
| Общее количество аудиовходов | 2 x XLR, 2 x RCA |
| Общее количество аудиовыходов | Два разъема XLR для программного звука |
| Разъем для тайм-кода | Нет |
| Видеовходы SDI | 4, с возможностью переключения между SD, HD и Ultra HD 4K (10 бит). Двухканальный встроенный звук. |
| Видеовходы HDMI | Четыре, типа A с возможностью переключения между SD, HD и Ultra HD 4K (10 бит). Двухканальный встроенный звук. |
| Вывод звука через SDI | Двухканальный звук, выводимый на выход SDI |
| Синхровход | Tri-Sync или Blackburst |
| Повторная синхронизация на видеовходе | На всех восьми разъемах |
| Программные выходы SDI | Один, с возможностью переключения между SD, HD и Ultra HD 4K (10 бит) |
| Программные выходы HDMI | Один, типа A с возможностью переключения между SD, HD и Ultra HD 4K (10 бит) |
| Программные выходы SDI с возможностью понижающей конверсии | Один разъем HD (преобразование из Ultra HD 4K в HD, 10 бит) |
| Дополнительный выход SDI | 1 |
| Вывод изображения в режиме многооконного мониторинга | 1 |
| Выходы для многооконного режима | Один выход HD-SDI + один выход HDMI |
| Подключение панели управления | Через порт Ethernet по стандарту 10/100/1000 BaseT, с подключением напрямую или через локальную сеть |
| Стандарты и форматы | |
| Форматы SD | 525i/59,94 NTSC; 625i/50 PAL |
| Форматы HD | 720p/50/59,94 1080p/23,98/24/25/29,97/50/59,94 1080i/50/59,94 |
| Форматы Ultra HD | 2160p/23,98/24/25/29,97 |
| Интерфейс SDI | В соответствии со стандартами SMPTE 259M, SMPTE 292M, SMPTE 424M |
| Цветовая субдискретизация | 4:2:2 |
| Цветовое разрешение | 10 бит |
| Цветовое пространство | REC 601, REC 709 |
| Поддерживаемые разрешения входа HDMI для подключения компьютера | 720 x 480i (59,97 Гц), 720 x 576i (50 Гц), 1280 x 720 (59,94 Гц), 1280 x 720 (50 Гц), 1920 x 1080 (59,94 Гц), 1920 x 1080 (50 Гц), 3840 x 2160 (23,98 Гц), 3840 x 2160 (24 Гц), 3840 x 2160 (25 Гц), 3840 x 2160 (29,97 Гц) |
| Преобразование цветового пространства | Аппаратное в режиме реального времени |
| Задержка обработки | 1 строка |
| Звуковой блок | 10 входов на 2 канала. Режимы «Вкл.»/«Выкл.»/«Привязка звука к видео». Индикация уровня звука и максимального значения. Регулировка усиления всего сигнала. Возможность использования аналоговых выходов для отдельного мониторинга. |
| Понижающая конверсия из 4K в HD | Есть, один программный выход |
| Прочие характеристики | |
| Модули первичного кеинга | Один (цветовой, линейный и яркостный кеинг) |
| Модули вторичного кеинга | 2 |
| Модули цветового кеинга | 1 |
| Поддержка двусторонней связи | Нет |
| Режим микс-минус | Нет |
| Модули линейного/яркостного кеинга | 3 |
| Модуль кеинга для создания переходов (анимированные переходы и цифровые видеоэффекты) | Нет |
| Общее количество слоев | 4 |
| Генераторы шаблонов | 3 |
| Генераторы цвета | 2 |
| Цифровые видеоэффекты с 3D-границами и тенями | Нет |
| Разрешение монитора | Минимальное разрешение монитора 1366 x 768 |
| Количество окон | 1 x 10 |
| Назначаемые окна | 8 |
| Индикация | Красный цвет для программного сигнала, зеленый для предварительно просматриваемого сигнала |
| Присвоение имен источникам | Да |
| Панель управления | Программная или дополнительная аппаратная панель |
| Медиаплеер | |
| Количество медиаплееров | 2 |
| Емкость библиотеки мультимедиа при загрузке изображений | 20 изображений с поддержкой вырезающего и заполняющего сигнала |
| Емкость библиотеки мультимедиа при загрузке клипов | Нет |
| Максимальная длина клипа в формате 720 HD | Нет |
| Максимальная длина клипа в формате 1080 HD | Нет |
| Максимальная длина клипа в формате Ultra HD | Нет |
| Форматы изображения для библиотеки мультимедиа | PNG, TGA, BMP, GIF, JPEG и TIFF |
| Формат видео для библиотеки мультимедиа | Нет |
| Форматы аудио для библиотеки мультимедиа | Нет |
| Каналы | Вырезающий и заполняющий сигнал для каждого медиаплеера |
| Многооконный мониторинг | |
| Многооконный мониторинг | Один выход на 10 окон |
| Формат вывода в режиме Multi View | HD |
| Дисплей | |
| Интерфейс | Минимальное разрешение монитора 1366 x 768 |

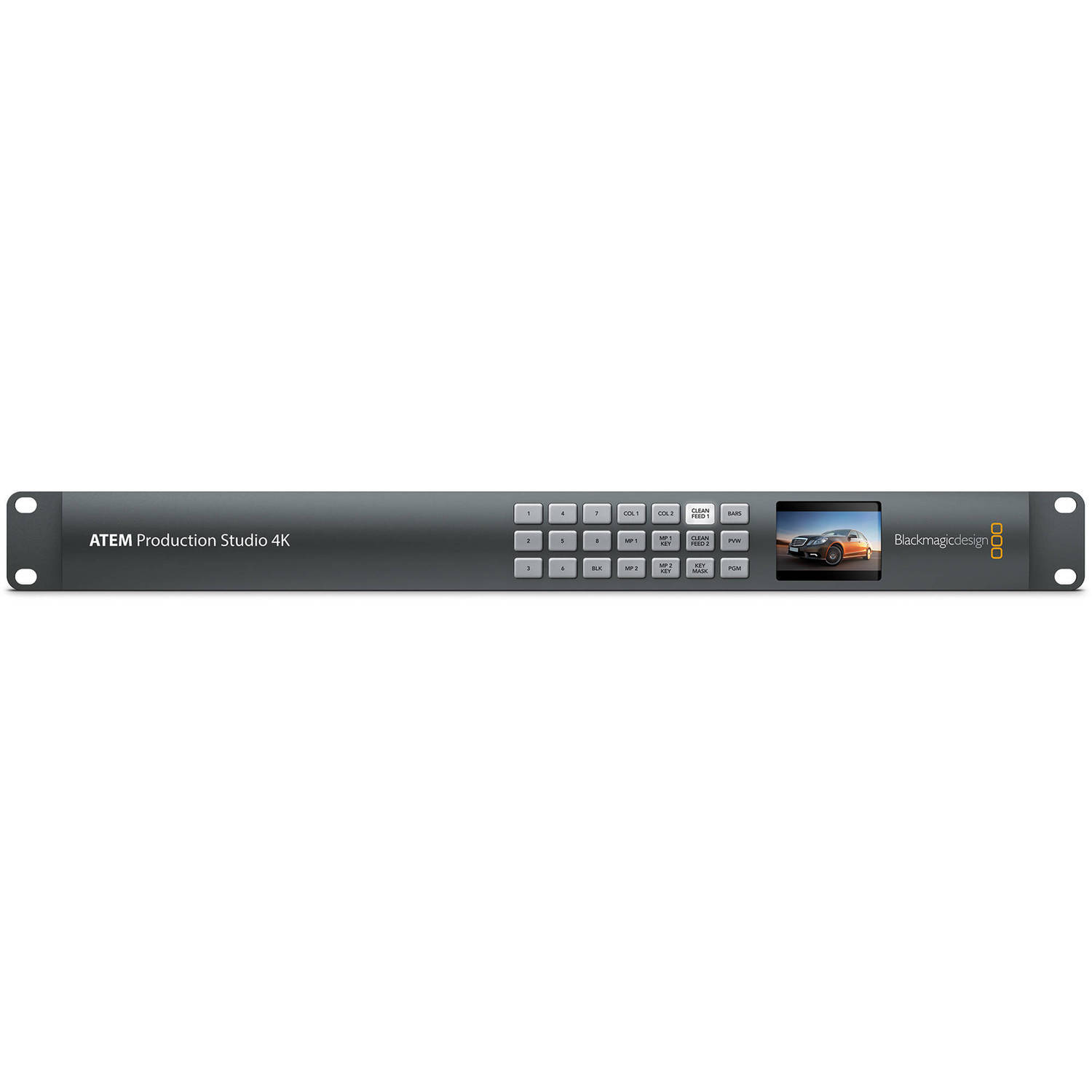

| Передняя панель | Встроенный ЖК-дисплей для просмотра видео и 42 кнопки со светодиодной подсветкой для переключения сигналов, выводимых на дополнительные выходы |
| Программное обеспечение | |
| Программная панель управления | В комплект поставки входит программная панель управления ATEM с поддержкой операционных систем Mac OS X 10.10 Yosemite, Mac OS X 10.11 El Capitan или более поздних версий, Windows 8.1 (64-разрядная версия) и Windows 10 (64-разрядная версия) |
| Выход Tally | С помощью подключения через порт Ethernet к Blackmagic Design GPI and Tally Interface (не входит в комплект поставки) |
| Обновление программного обеспечения | Через порт USB с прямым подключением к компьютеру на платформе Mac OS X или Windows. В комплект программного обеспечения входит ATEM Switcher Utility |
| Настройка | С помощью программной панели управления ATEM, за исключением IP-адреса, который устанавливается с помощью ATEM Switcher Utility при подключении к видеомикшеру через порт USB |
| Операционные системы | macOS 10.12 Sierra, macOS High Sierra 10.13 или более поздняя версия Windows 8.1 или Windows 10 |
| Питание | |
| Блок питания | Один встроенный блок питания переменного тока 110-240 В |
| Потребляемая мощность | 60 Вт |
| Физические размеры | 482х44х147 мм |
| Вес | 1,7 кг |
| Рабочая температура | от 0° до 40° C |
| Температура хранения | от -20° до 60° C |
| Относительная влажность | от 0% до 95% (без конденсации) |
